Por que um avião não se desmonta no ar? (a resposta vai te surpreender)

Se você já olhou para uma asa balançando durante uma turbulência e pensou "será que isso vai aguentar?" — respira. Vai. E quando você terminar de ler este post, você vai entender exatamente por quê.

Bem-vindo ao primeiro mergulho no universo das Estruturas de Aeronaves. Esse é aquele capítulo que parece só decoreba (treliça, monocoque, longarina, nervura… lá vem nome difícil), mas que na verdade é um dos mais lógicos de toda a mecânica aeronáutica. Uma vez que você enxerga o "esqueleto" do avião como um sistema — e não como uma lista de termos soltos — tudo se encaixa.

Vamos por partes. Literalmente.

01O avião é feito de "peças grandes" — e o helicóptero também

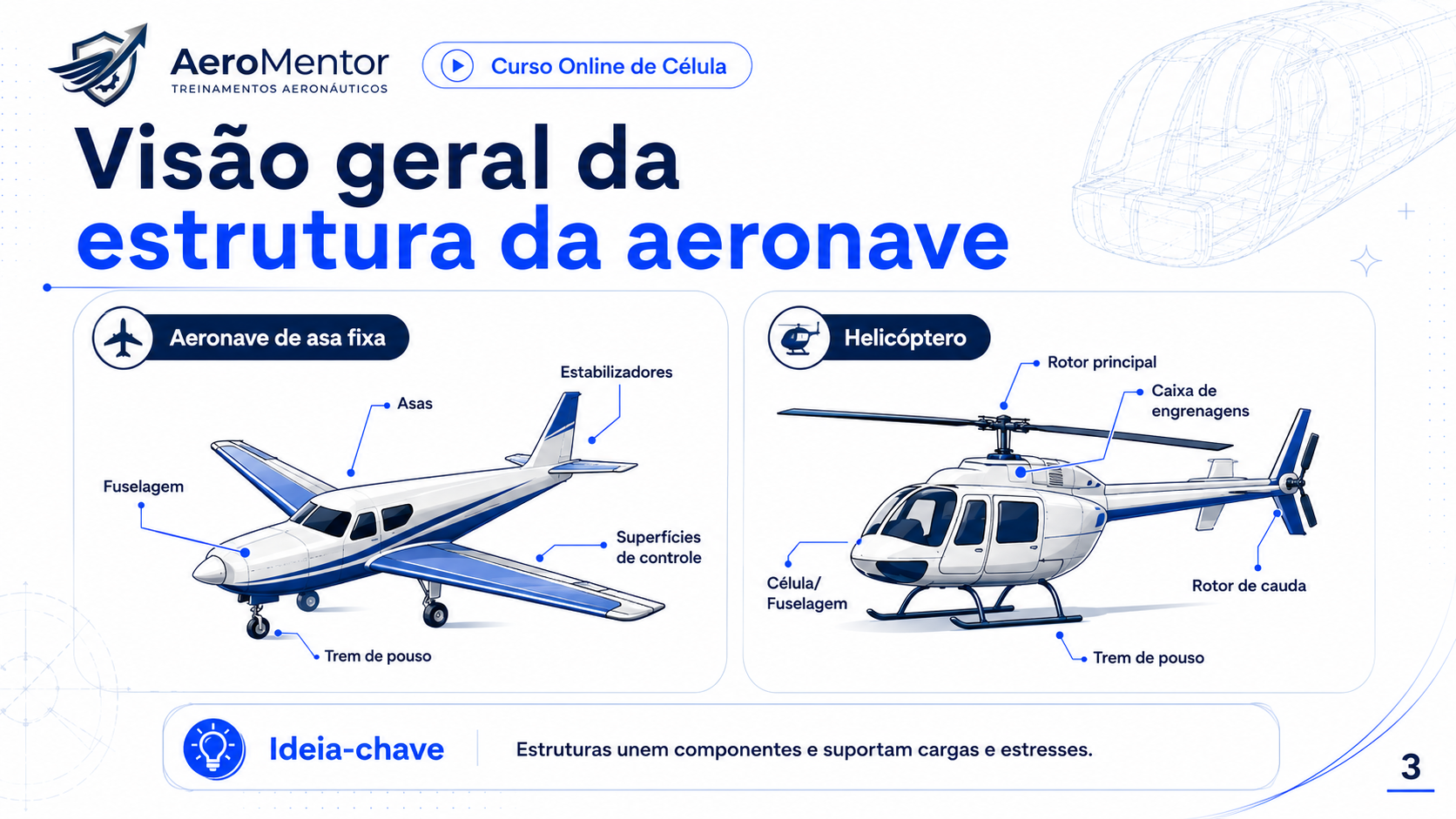

Antes de entrar em parafuso, rebite e liga metálica, dá um passo atrás. Toda aeronave de asa fixa pode ser resumida em cinco grandes conjuntos:

Repare que o helicóptero não é um "bicho diferente" — ele só troca a asa fixa por um rotor girando. O resto da lógica estrutural é praticamente irmã gêmea, como você vai ver lá no final do post.

Esses conjuntos são montados com rebites, parafusos, solda ou adesivos, e cada membro estrutural é dimensionado para aguentar cargas específicas e resistir a estresses. E é exatamente aí que a apostila (e a banca) adora pegar o candidato desatento.

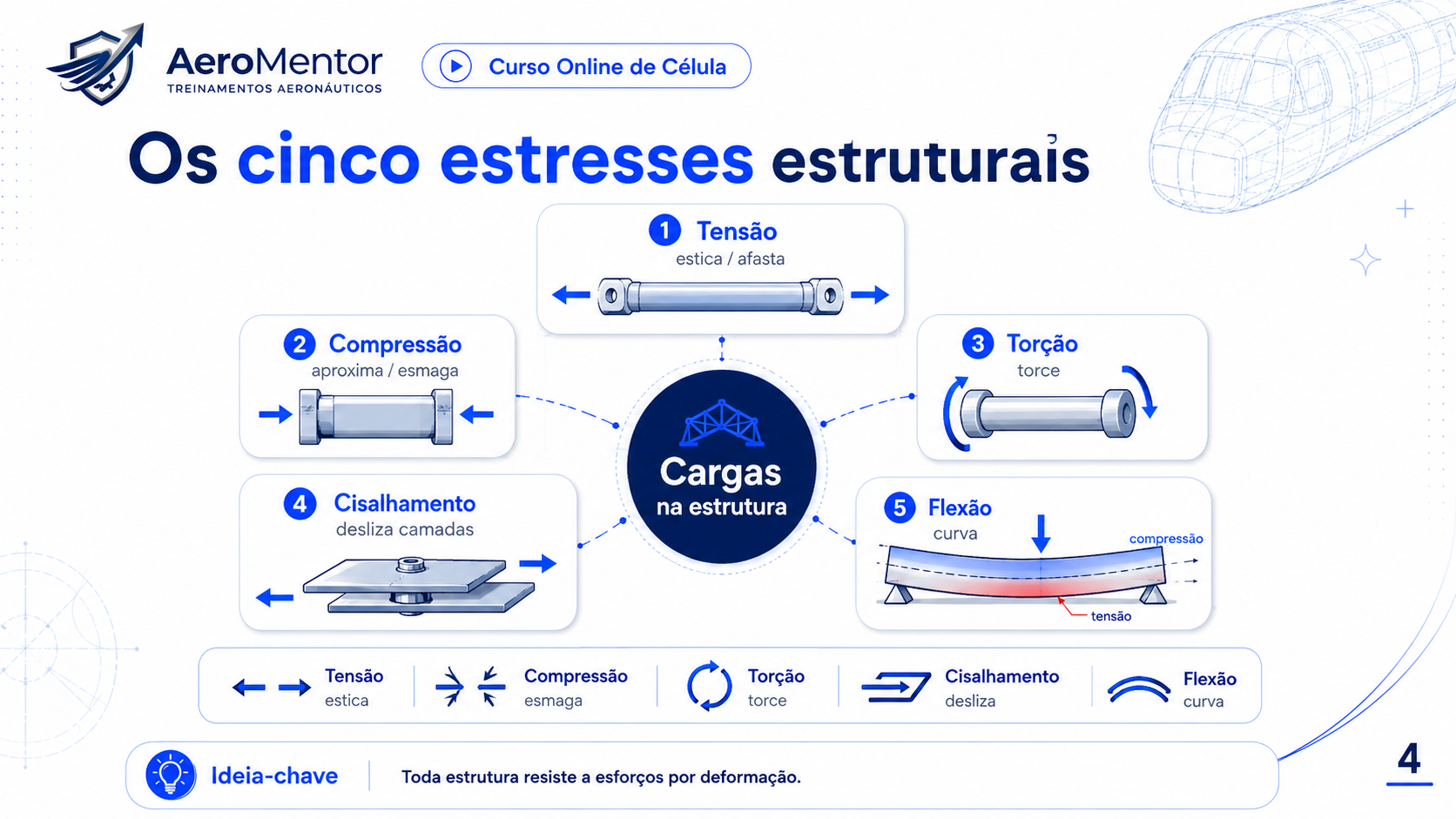

02Os cinco estresses: o "quinteto" que todo mecânico precisa saber de cor

Aqui está o pulo do gato do capítulo inteiro. O mecânico não projeta a estrutura — isso é trabalho do engenheiro. Mas se você não entender os esforços que atuam nela, corre o risco de alterar o projeto original numa manutenção mal feita. E aí, sim, o problema é seu.

03A fuselagem: o "corpo" que segura tudo

Com os estresses na cabeça, bora falar da estrutura que mais aparece em prova: a fuselagem. Ela é o corpo principal do avião — abriga carga, controles, acessórios, passageiros e, em monomotores, até o motor.

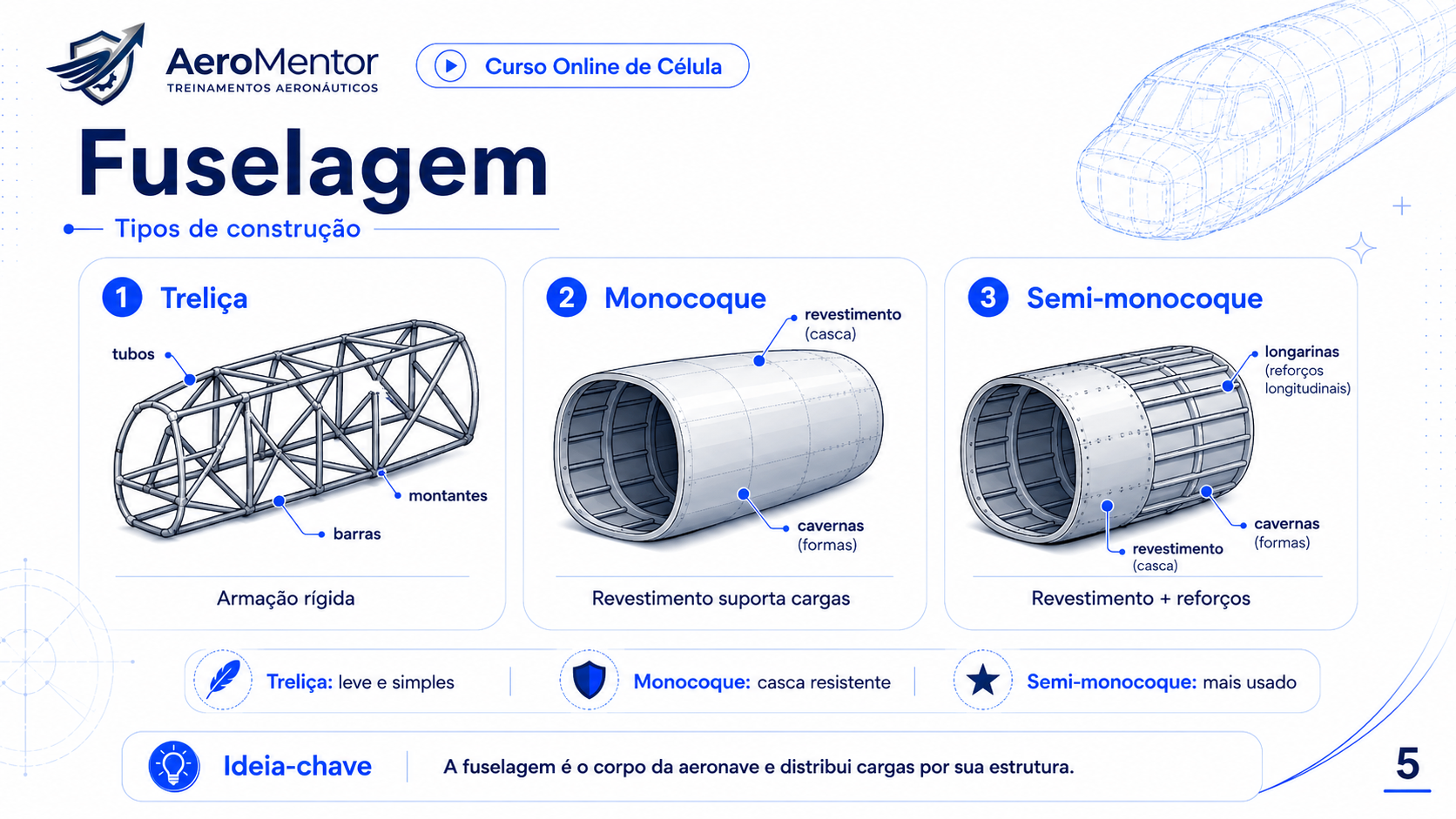

Existem três formas clássicas de construí-la:

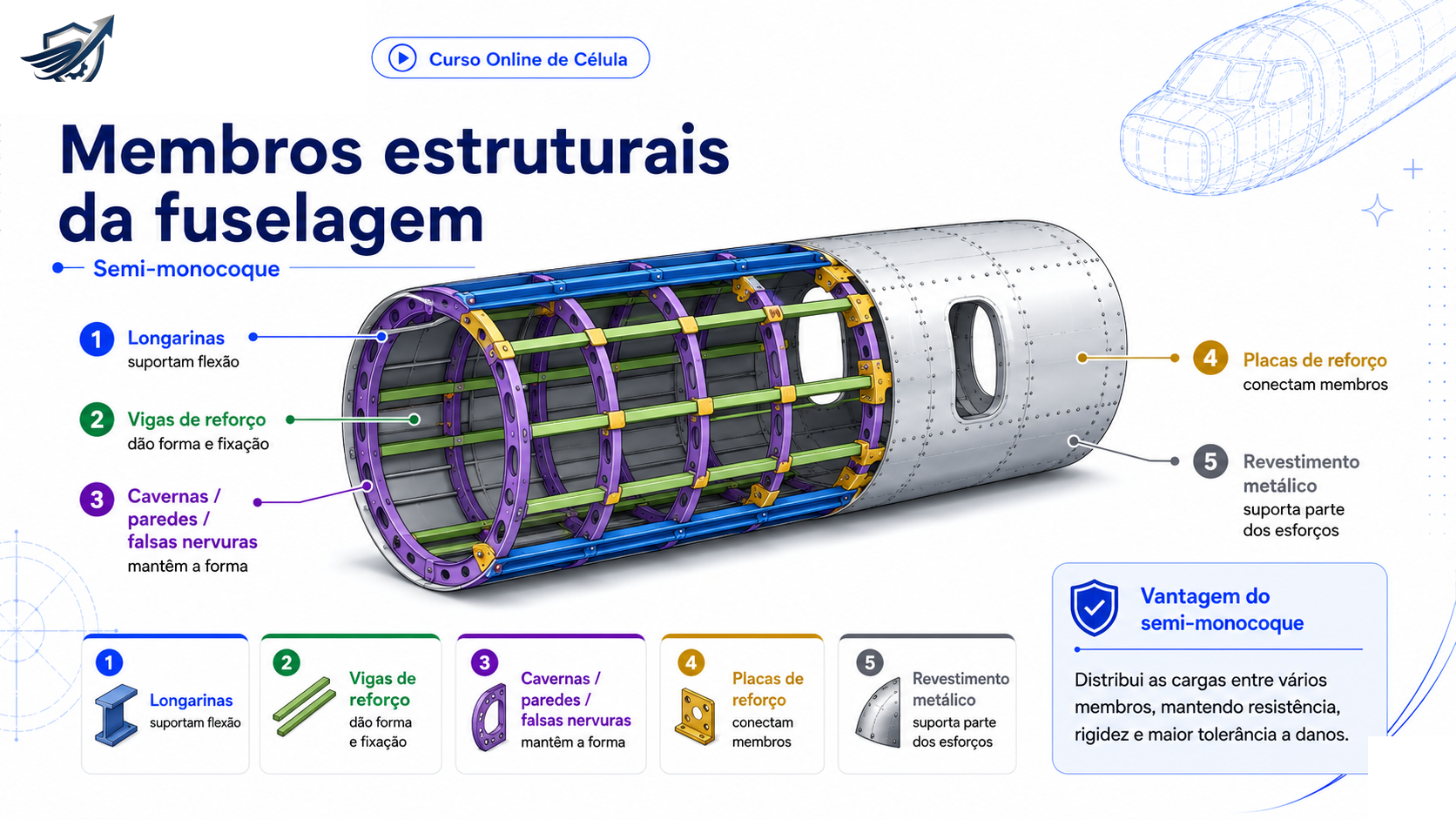

Os membros internos que você precisa conhecer:

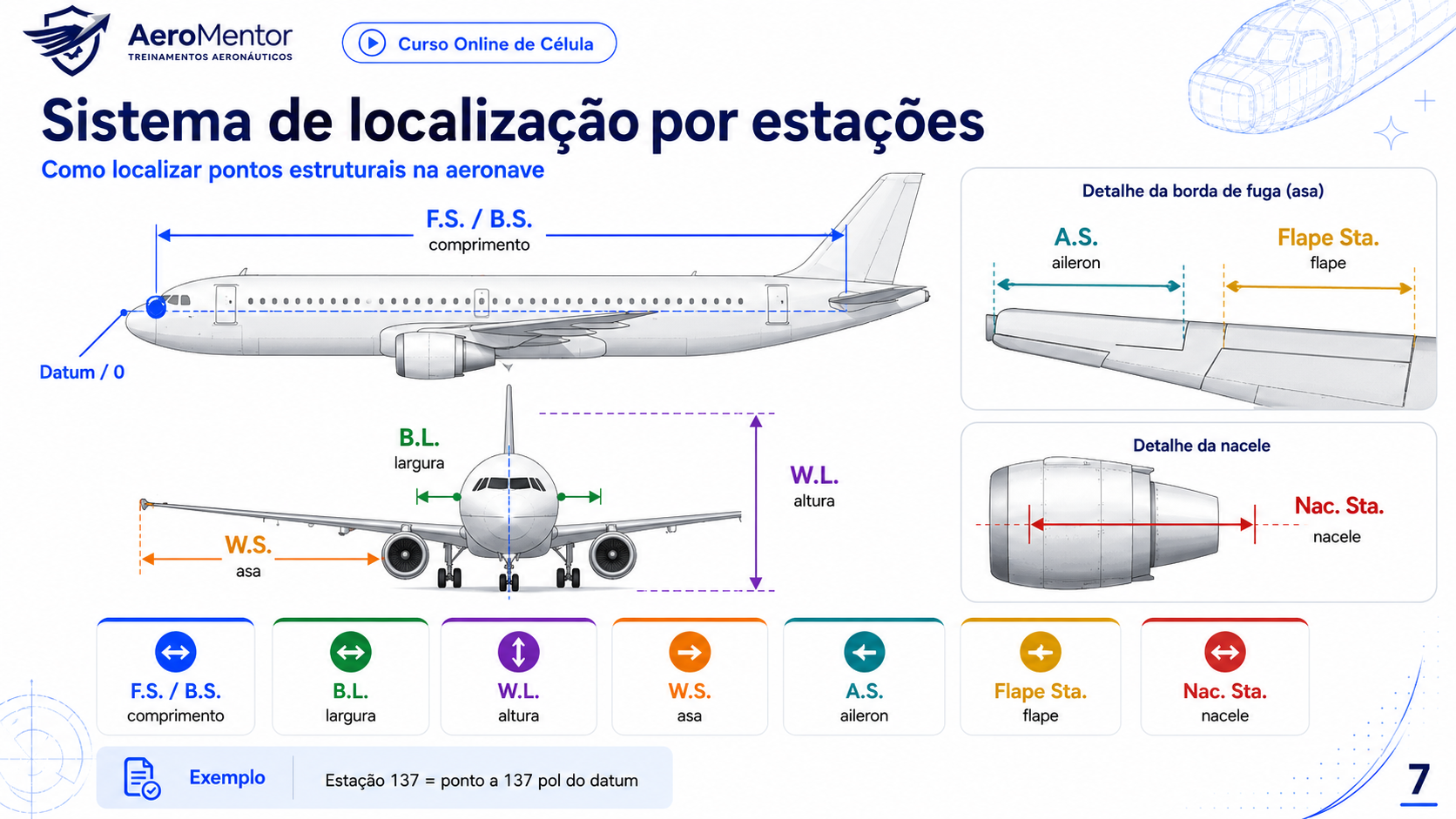

04GPS do avião: como localizar qualquer ponto da estrutura

Imagine que você precisa dizer exatamente onde fica "aquela caverna ali" numa aeronave. Sem um sistema de referência, isso vira adivinhação. Por isso os fabricantes usam estações, sempre medidas a partir de um ponto zero chamado datum.

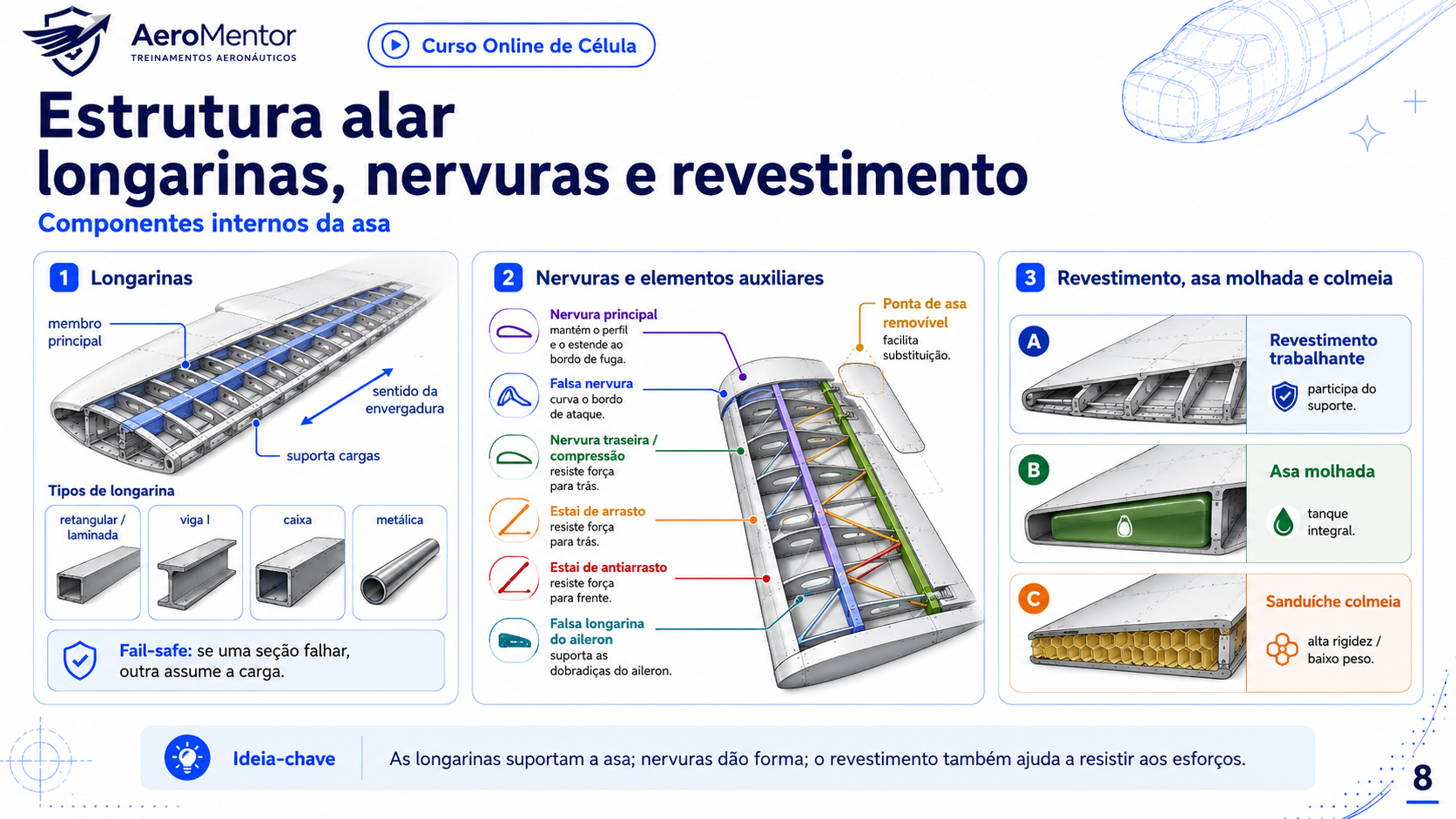

05A asa: onde a mágica (e a carga) acontece

A maioria das aeronaves modernas usa asas cantilever — sem escoramento externo, onde o próprio revestimento participa da estrutura. Outras usam montantes e estais para ajudar a aguentar as cargas aerodinâmicas e de pouso.

E aqui está, na minha opinião, o diagrama mais importante do capítulo inteiro — o caminho da carga:

Falando em longarina — ela é o membro mais importante da asa (não confunda com a nervura, essa é uma pegadinha frequentíssima). A longarina corre no sentido da envergadura e pode ser de madeira ou de liga de alumínio extrudado.

Já as nervuras têm outro papel: dar curvatura ao perfil da asa e transferir os esforços do revestimento para as longarinas. Existem várias variações — nervura principal, falsa nervura dianteira, nervura traseira/de compressão, estais de arrasto e antiarrasto — cada uma cuidando de uma direção de força diferente.

Os três tipos básicos de estrutura alar:

06Revestimento que trabalha, asa que vira tanque, e um sanduíche estrutural

Três conceitos rápidos, mas que adoram cair em prova:

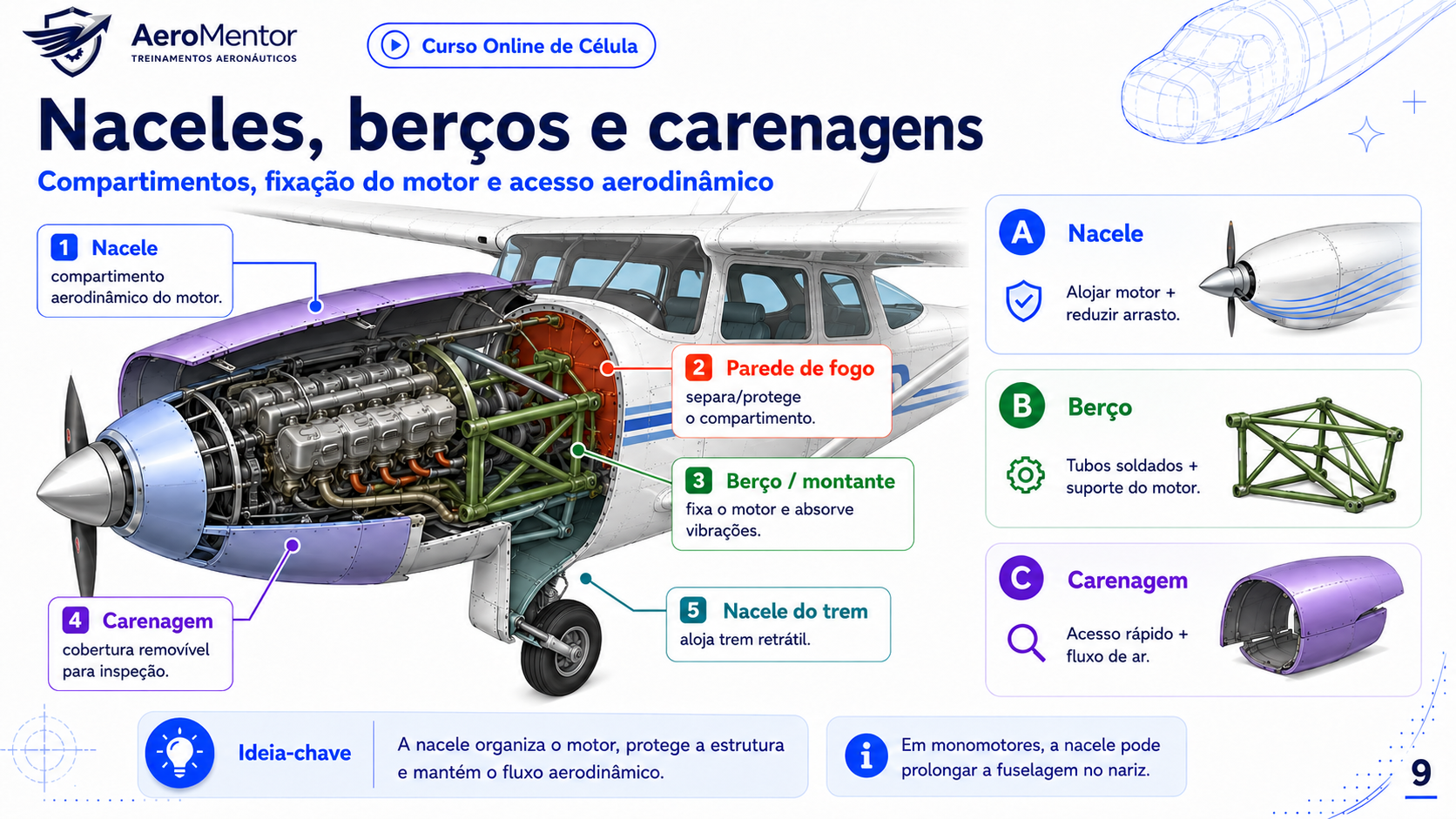

07Naceles, berços e carenagens: a casa do motor

A nacele é aquele "casulo" aerodinâmico que aloja o motor — pode ficar embaixo, em cima ou no bordo de ataque da asa. Dentro dela, dois elementos merecem destaque:

• Parede de fogo: separa o compartimento do motor do resto da aeronave, geralmente feita de aço inoxidável ou titânio.
• Berço/montante do motor: fixa o motor à estrutura e costuma usar amortecedores de borracha para absorver vibração — normalmente construído em tubos de aço cromo-molibdênio soldados.

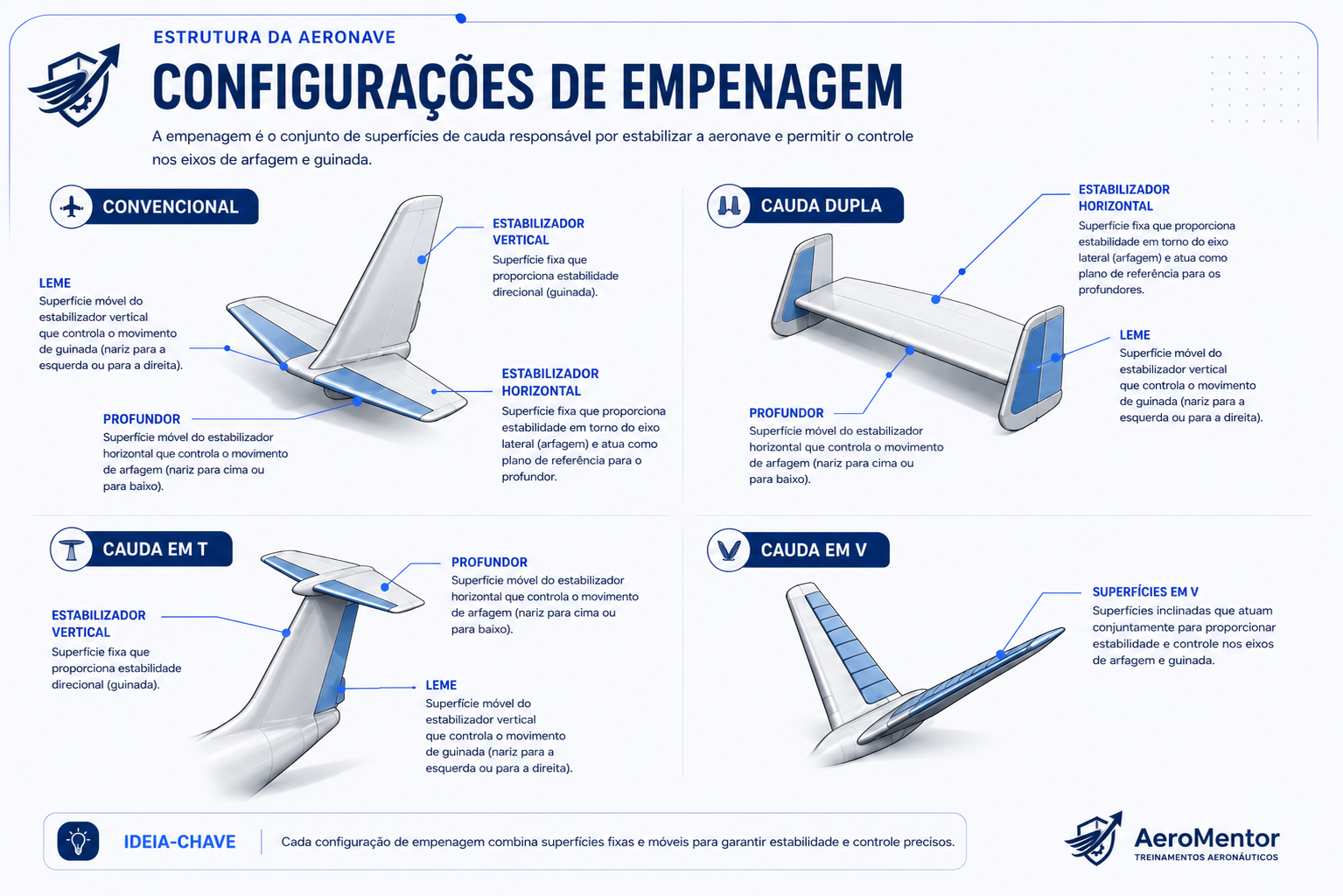

08Empenagem: quem estabiliza e quem manda no avião

Chegamos na cauda. A empenagem reúne o cone de cauda, as superfícies fixas e as móveis.

Os compensadores merecem uma linha à parte: eles reduzem a força necessária para o piloto atuar os comandos, ou mantêm a superfície numa posição desejada. Existem compensadores fixos e ajustáveis, com variações como compensador de comando, balanceador, servo e mola.

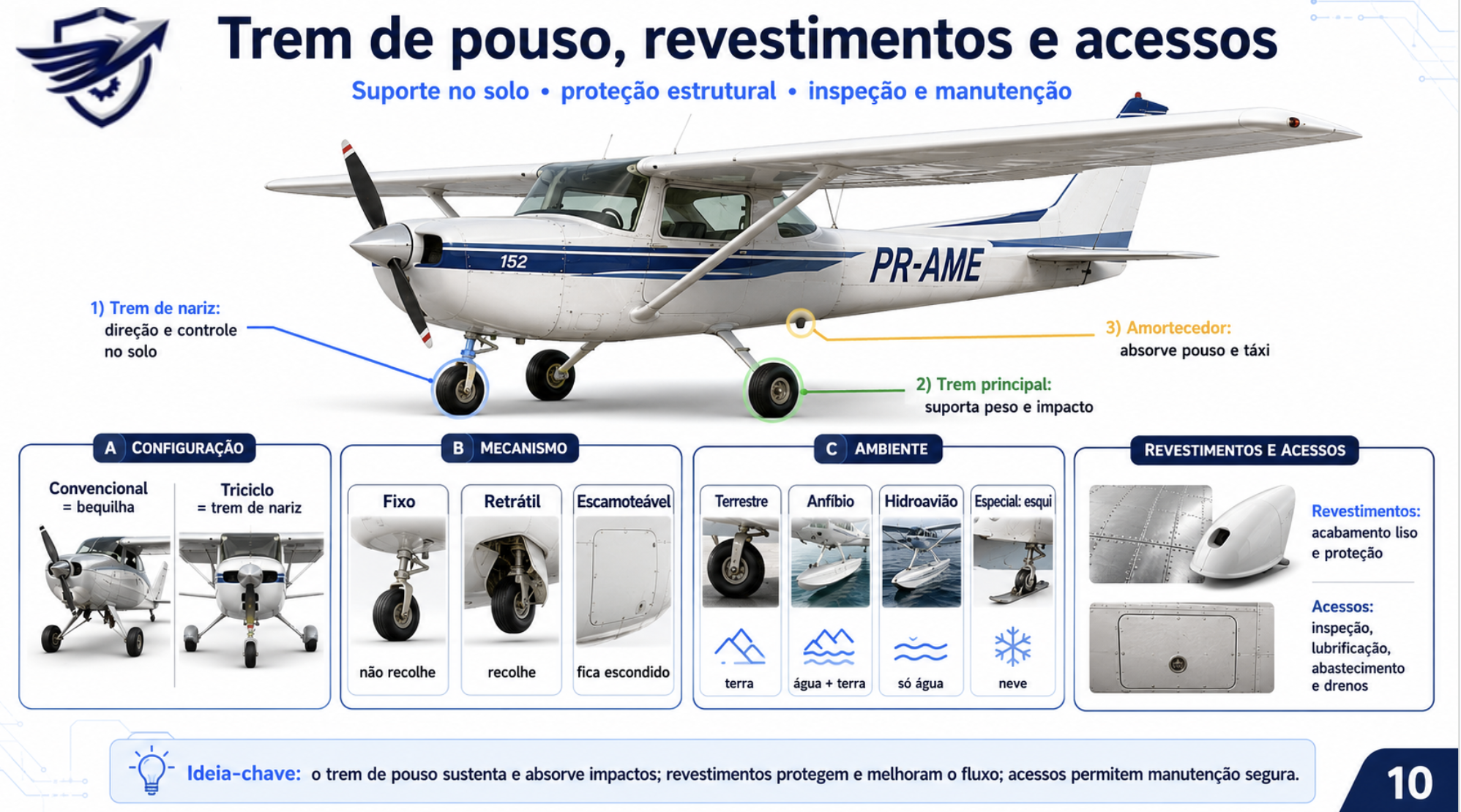

09Trem de pouso e revestimento externo: os últimos detalhes

O trem de pouso suporta o peso da aeronave no solo e absorve o impacto do pouso, com amortecedores, roda de nariz ou bequilha, controle direcional e freios.

O revestimento externo, por sua vez, dá acabamento aerodinâmico à fuselagem, asas, empenagem e naceles — e o material campeão de audiência aqui é a liga de alumínio com tratamento anticorrosivo, com magnésio e aço inoxidável aparecendo em menor escala.

E não esqueça das portas de acesso e janelas de inspeção — elas existem para permitir manutenção, abastecimento e verificação sem abrir a aeronave inteira.

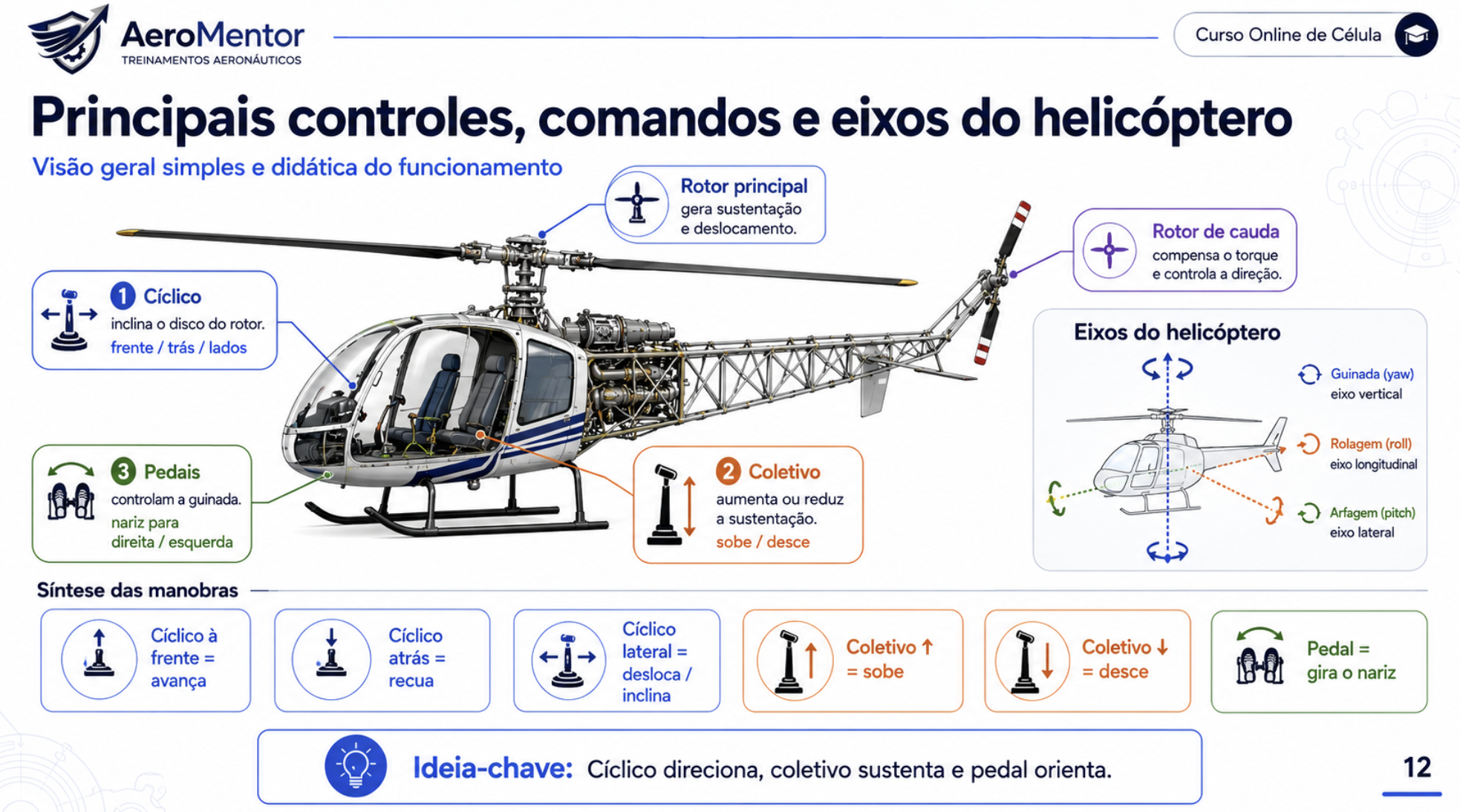

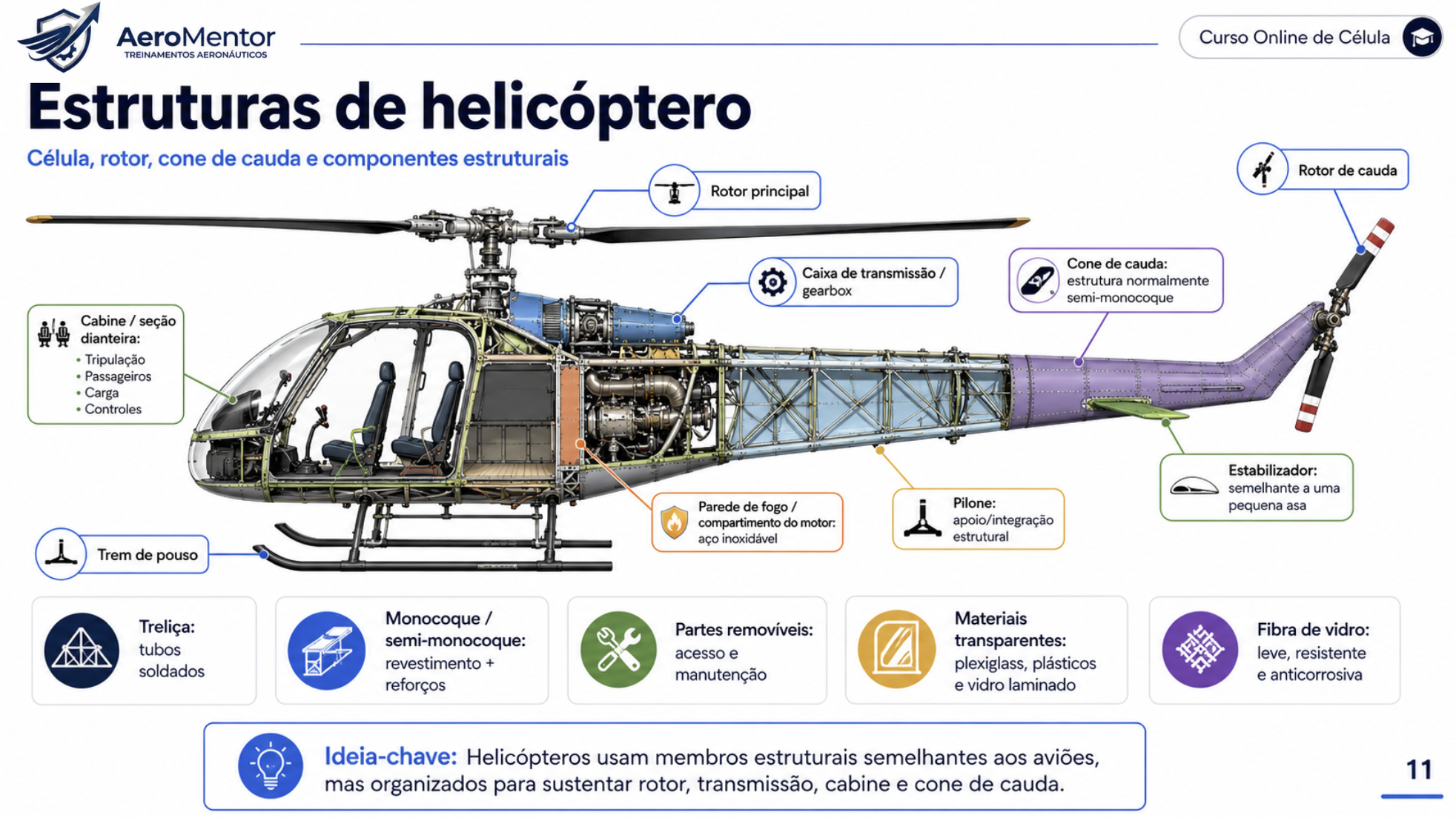

10E o helicóptero, afinal?

Lembra lá no início, quando comparamos os dois "esqueletos"? Pois é: agora que você conhece os termos, olha como o helicóptero usa exatamente a mesma lógica estrutural — treliças ou monocoque/semi-monocoque, com paredes, cavernas, longarinas e revestimento equivalentes aos da asa fixa.

• O cone de cauda costuma ser semi-monocoque e sustenta o rotor de cauda, eixos e estabilizadores.
• O pilone combina paredes, cavernas e reforçadores.
• Materiais transparentes (plexiglass, vidro laminado) e fibra de vidro aparecem com frequência, trazendo leveza e resistência à corrosão.

Ou seja: aprender a estrutura de asa fixa não foi trabalho perdido — foi a base que te permite entender o helicóptero quase de graça.

✓O quadro de pegadinhas que resume o capítulo inteiro

Se você só vai guardar uma tabela deste post, guarda essa:

✈Fechando o voo de hoje

Repara só no caminho que a gente percorreu: começamos vendo o avião como cinco blocos grandes, entendemos as forças que tentam destruir cada peça, descemos até o parafuso e o rebite, aprendemos a "ler o endereço" de qualquer ponto da estrutura, seguimos a carga da ponta da asa até o chão, e terminamos comparando tudo isso com um helicóptero.

Não é decoreba. É uma história com começo, meio e fim — e agora ela está na sua cabeça como uma história, não como uma lista solta de siglas.

Na próxima vez que você olhar para uma asa balançando na turbulência, você não vai só confiar cegamente que "vai aguentar". Você vai saber por quê: revestimento, nervuras, longarinas, fuselagem — cada um fazendo exatamente o que foi projetado para fazer.

Bons estudos, e até o próximo capítulo! ✈️

Este material é um resumo didático de apoio, baseado na apostila oficial de Estruturas de Aeronaves. Em manutenção real, prevalecem sempre os manuais do fabricante e os dados técnicos aprovados.
