Imagina o seguinte cenário: todas as peças do avião estão prontas. Fuselagem, asas, empenagem — tudo pronto. Só que encaixar as peças não é o suficiente. Um avião "só montado" pode até sair do chão, mas voar torto, puxar para um lado, vibrar, ou pior: sofrer esforços que o projeto nunca previu.
É aqui que entra o herói silencioso deste capítulo: o alinhamento. E hoje a gente vai desmontar (literalmente) esse assunto com você, do jeito AeroMentor: sem enrolação, sem decoreba vazia, só entendimento de verdade. Bora?
01Montagem × Alinhamento: são a mesma coisa? (spoiler: não)
Todo mundo mistura esses dois termos, mas eles são etapas diferentes e sequenciais:
| Etapa | O que é |
|---|---|
| Montagem | O ajuntamento das seções — asa, empenagem, naceles, trem de pouso — tudo virando um avião só. |
| Alinhamento | O ajuste fino dessas seções para que a reação aerodinâmica seja exatamente a projetada. |
Pensa assim: montar é "juntar os Legos". Alinhar é garantir que aquele Lego está no ângulo certo para o avião voar reto, sem puxar para a esquerda, sem "querer" subir ou descer sozinho.
02Como o comando do piloto chega até a superfície? Três caminhos possíveis
Você já se perguntou como o movimento da manete na mão do piloto vira, lá na ponta da asa, um aileron se mexendo? Existem três formas clássicas de fazer essa "mensagem" viajar:
| Sistema | Como transmite | O que tem de especial |
|---|---|---|
| A cabo | Tração por cabos flexíveis, terminais e esticadores | Campeão de popularidade — tolera bem as deflexões da estrutura |
| Hastes rígidas | Movimento de puxa-empurra | Exige alinhamento e retidão perfeitos |
| Tubo de torque | Movimento angular/torção | Pode transmitir rotação em direções opostas |
Na prática, a maioria das aeronaves usa uma combinação dos três — cada sistema entrando onde faz mais sentido.
03Cabos: os "nervos" flexíveis do avião
Vamos falar do sistema mais usado: os cabos. Um conjunto convencional é formado por cabo flexível + terminais prensados + esticadores. Simples na teoria, mas cheio de detalhes que a prova adora cobrar.
Existe também o cabo revestido — aço envolto por tubo de alumínio prensado, que varia menos de tensão com a temperatura e estica menos sob carga. Sai de cena quando a cobertura estiver desgastada, quebrada ou com fio exposto (inclusive por atrito nos pinos-guia).
E como ajustar a tensão? Com o esticador: rosca esquerda de um lado, direita do outro, com terminais aparafusados em distâncias iguais. Depois do ajuste, precisa ser frenado — senão, de nada adiantou.

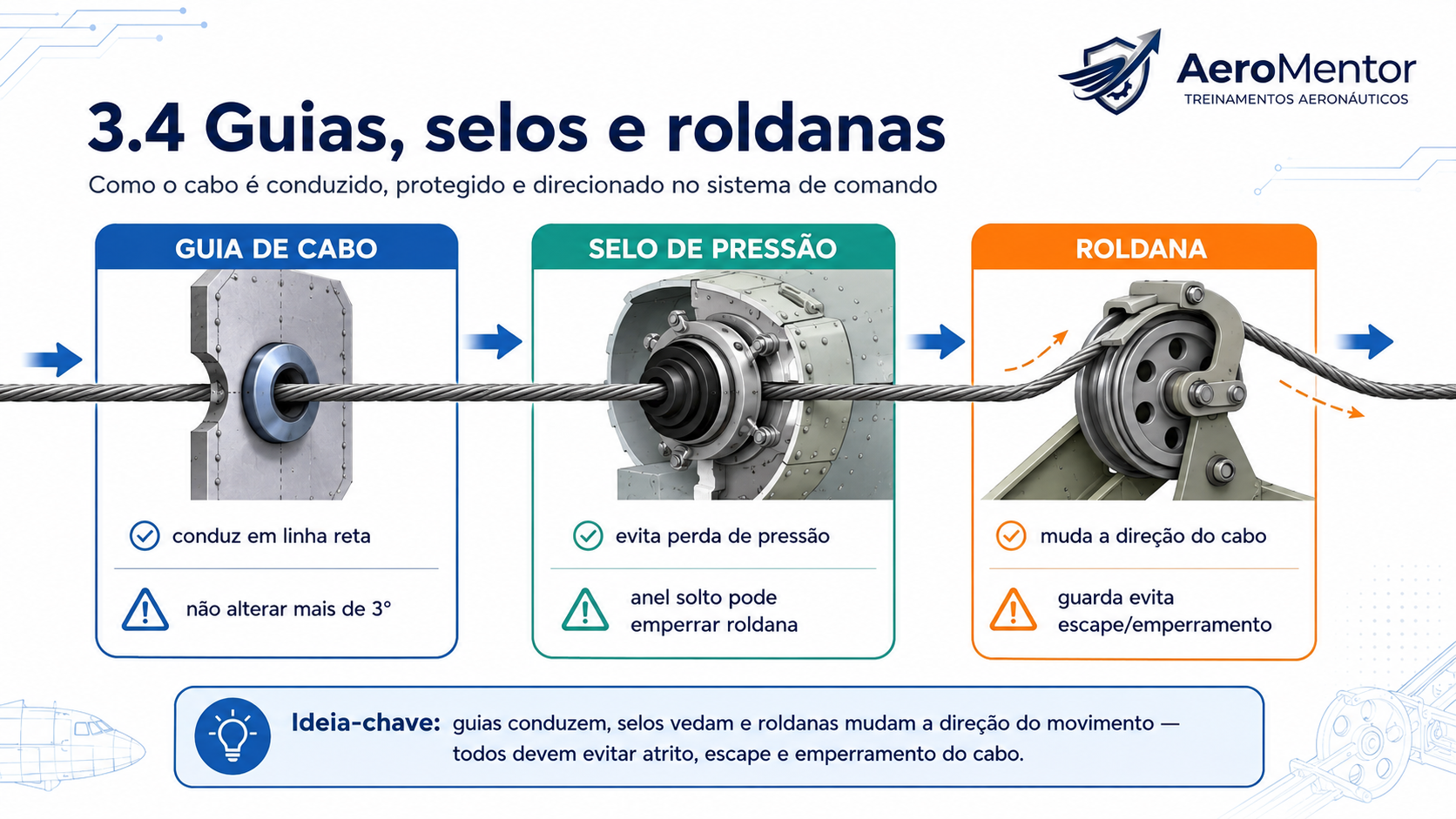

Fechando o trio: guias (não podem desviar o cabo mais de 3° da linha reta), selos de pressão (cuidado com anéis de retenção soltos — podem emperrar a roldana) e roldanas (guiam e mudam a direção, com rolamentos selados e guardas contra escape).

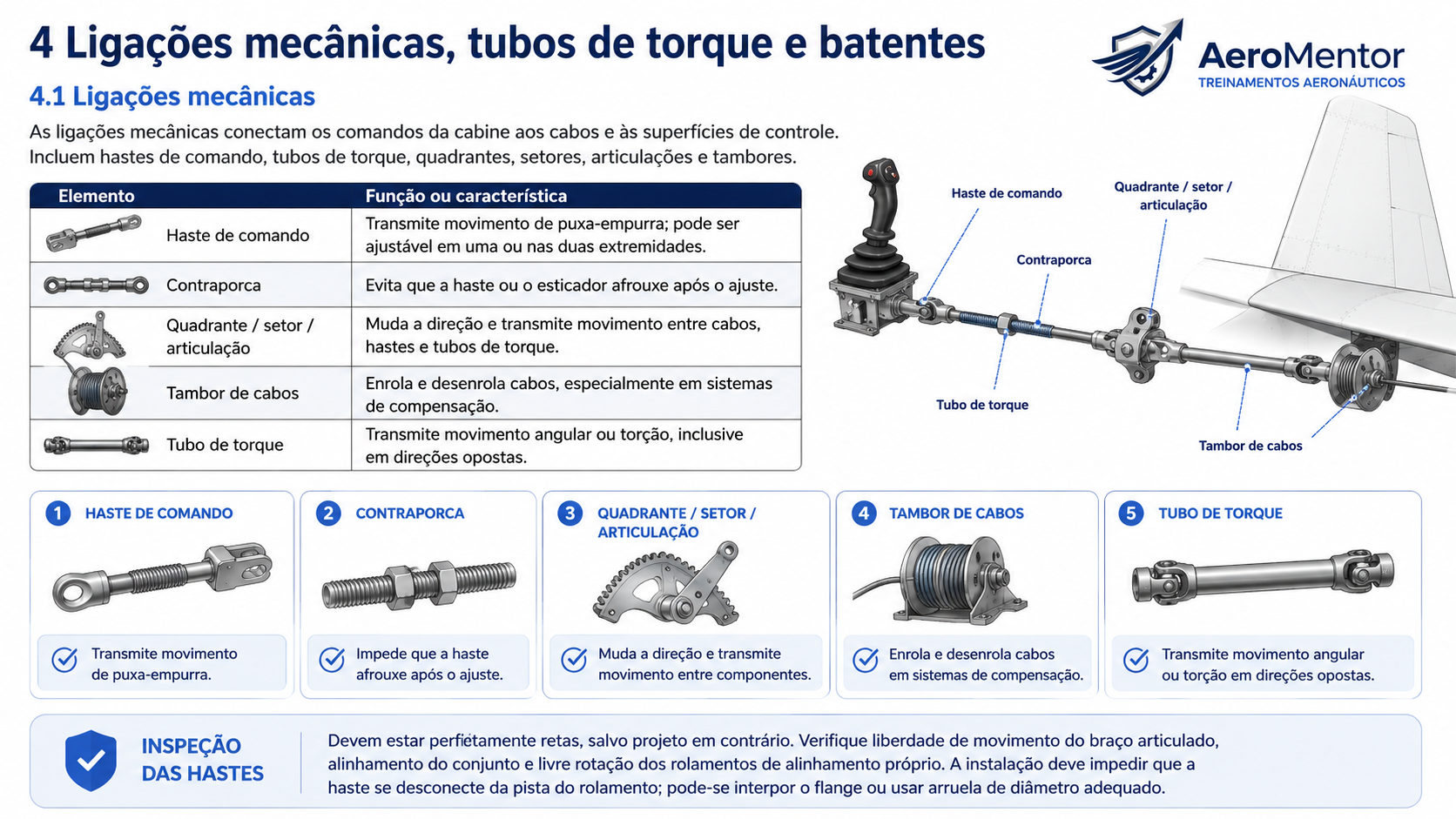

04Hastes, tubos de torque e batentes: a linha de montagem do movimento
Depois dos cabos, vêm as ligações mecânicas — o elo entre os comandos da cabine e as superfícies:
| Elemento | O que faz |
|---|---|
| Haste de comando | Transmite movimento de puxa-empurra |
| Contraporca | Trava a haste/esticador para não afrouxar |
| Quadrante / setor / articulação | Muda direção e repassa movimento entre cabo, haste e tubo de torque |
| Tambor de cabos | Enrola/desenrola cabo, especialmente em compensadores |
| Tubo de torção | Transmite movimento angular, inclusive em sentidos opostos |

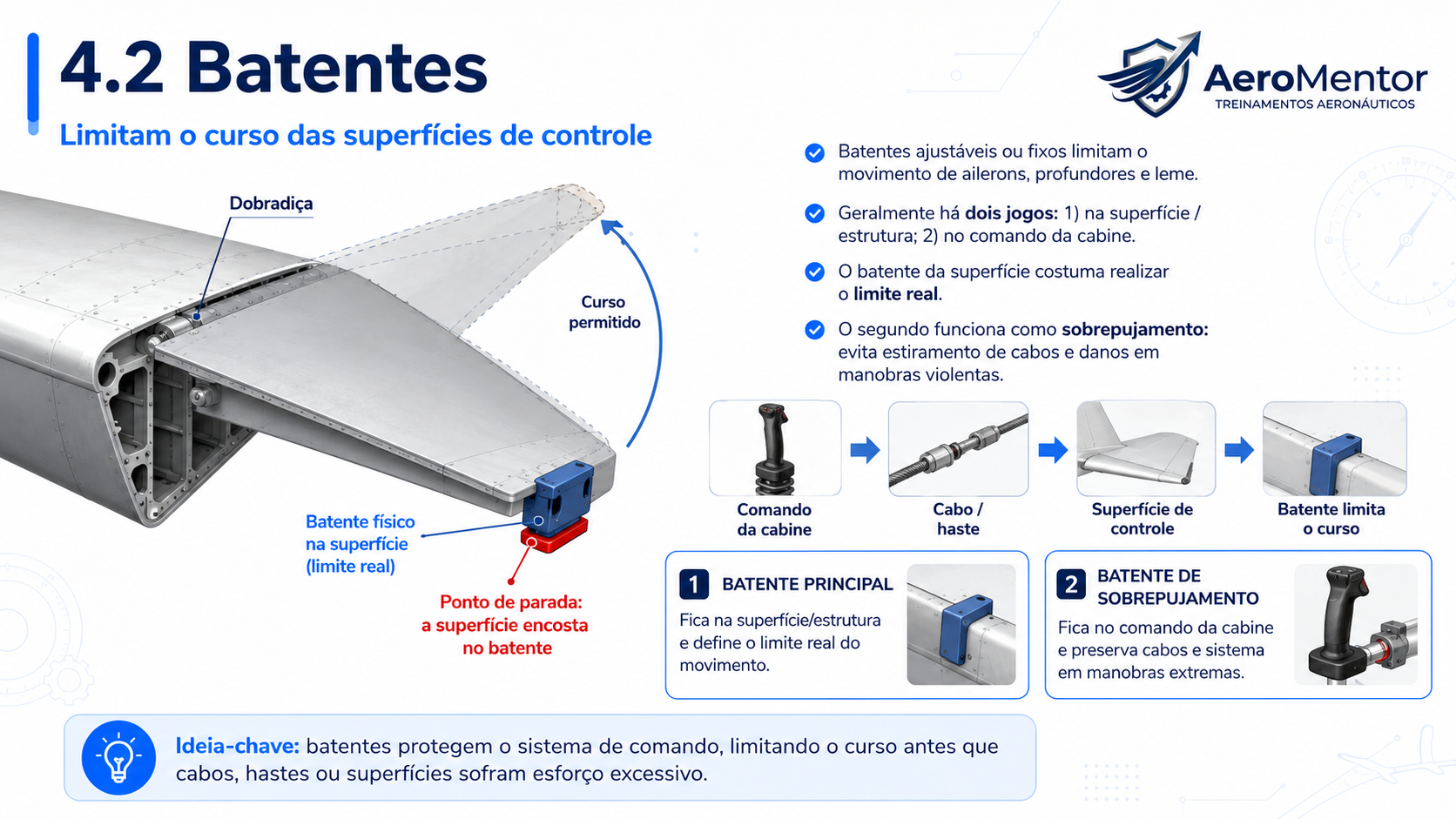

E os batentes? Eles limitam o curso de ailerons, profundores e leme. Normalmente existem dois jogos: um na própria superfície (esse é quem realmente define o limite) e outro nos comandos da cabine (funciona como "rede de segurança" com folga definida, evitando que uma manobra brusca estique demais os cabos).
05Travas, amortecedores e reguladores: os "seguranças" do sistema
Curto e essencial. Cinco dispositivos que existem para proteger o sistema de comando:
| Dispositivo | Função |
|---|---|
| Trava interna | Mantém aileron, leme e profundor no neutro (pino por mola, freio de setor ou mecanismo excêntrico). |
| Intertravamento com manetes | Impede o avanço das manetes enquanto os comandos estiverem travados — evita decolar com o avião de mãos amarradas. |
| Trava externa | Blocos canelados entre superfície e estrutura, guardados na aeronave quando não usados. |
| Amortecedor | Absorve o movimento causado por rajadas, evitando choque violento contra os batentes. |
| Regulador de tensão | Compensa a diferença de dilatação térmica entre a estrutura de alumínio e os cabos de aço. |

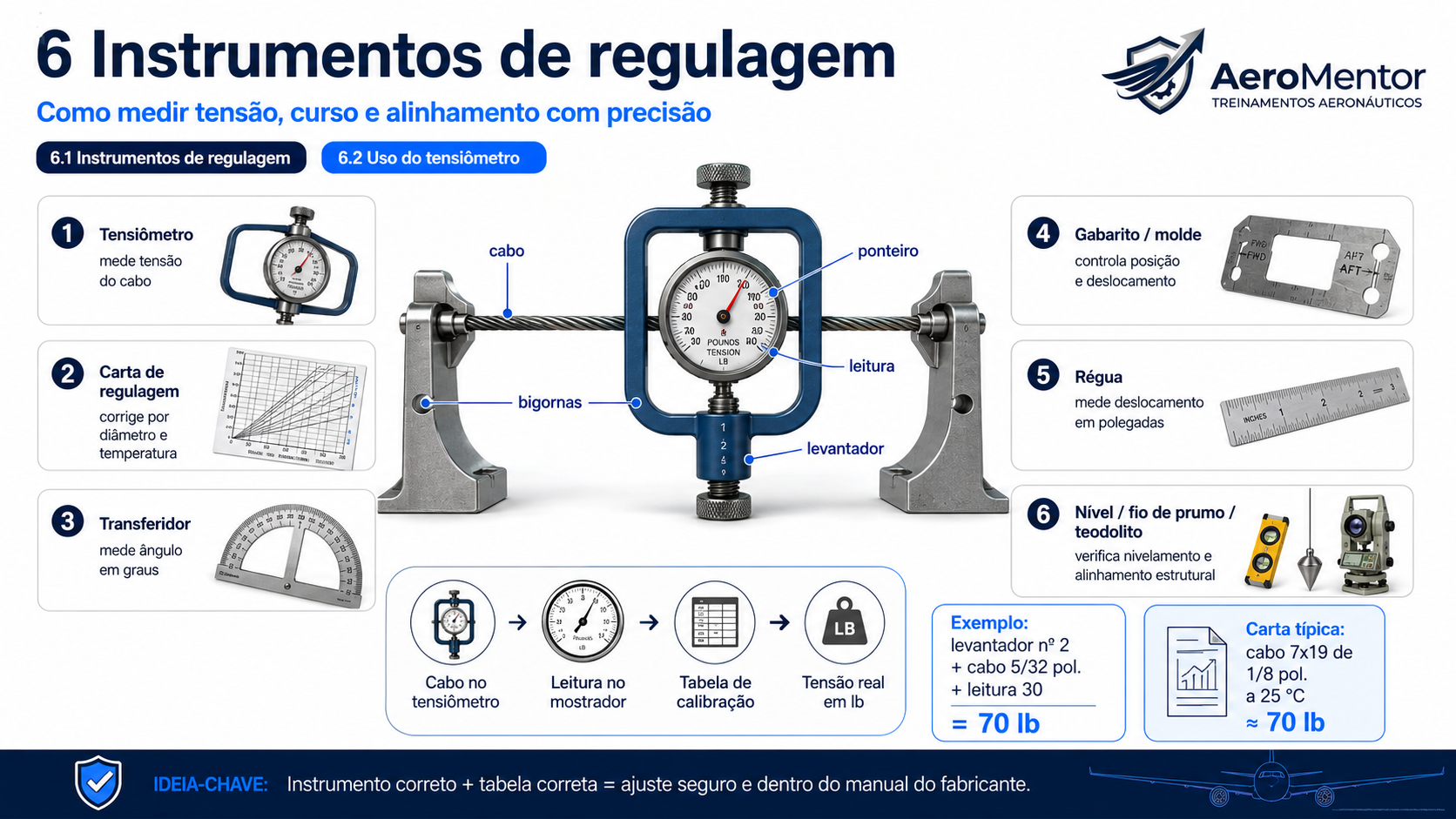

06Hora de ajustar de verdade: os instrumentos que fazem a mágica
Ajustagem é a combinação de neutralizar, regular tensão e curso, ajustar ligações e batentes — tudo para que a superfície percorra exatamente a distância especificada, sincronizada com os comandos da cabine.
| Instrumento | Para que serve |
|---|---|
| Tensiômetro | Mede a tensão do cabo (precisão de 98% quando bem mantido) |
| Carta de regulagem | Converte a tensão necessária considerando diâmetro do cabo e temperatura |
| Transferidor | Mede deslocamento angular em graus |
| Gabarito/molde | Ferramenta de precisão do fabricante para posição/deslocamento |
| Régua | Mede deslocamento em polegadas |
| Nível / inclinômetro / fio de prumo / teodolito | Nivelamento e verificação de alinhamento estrutural |

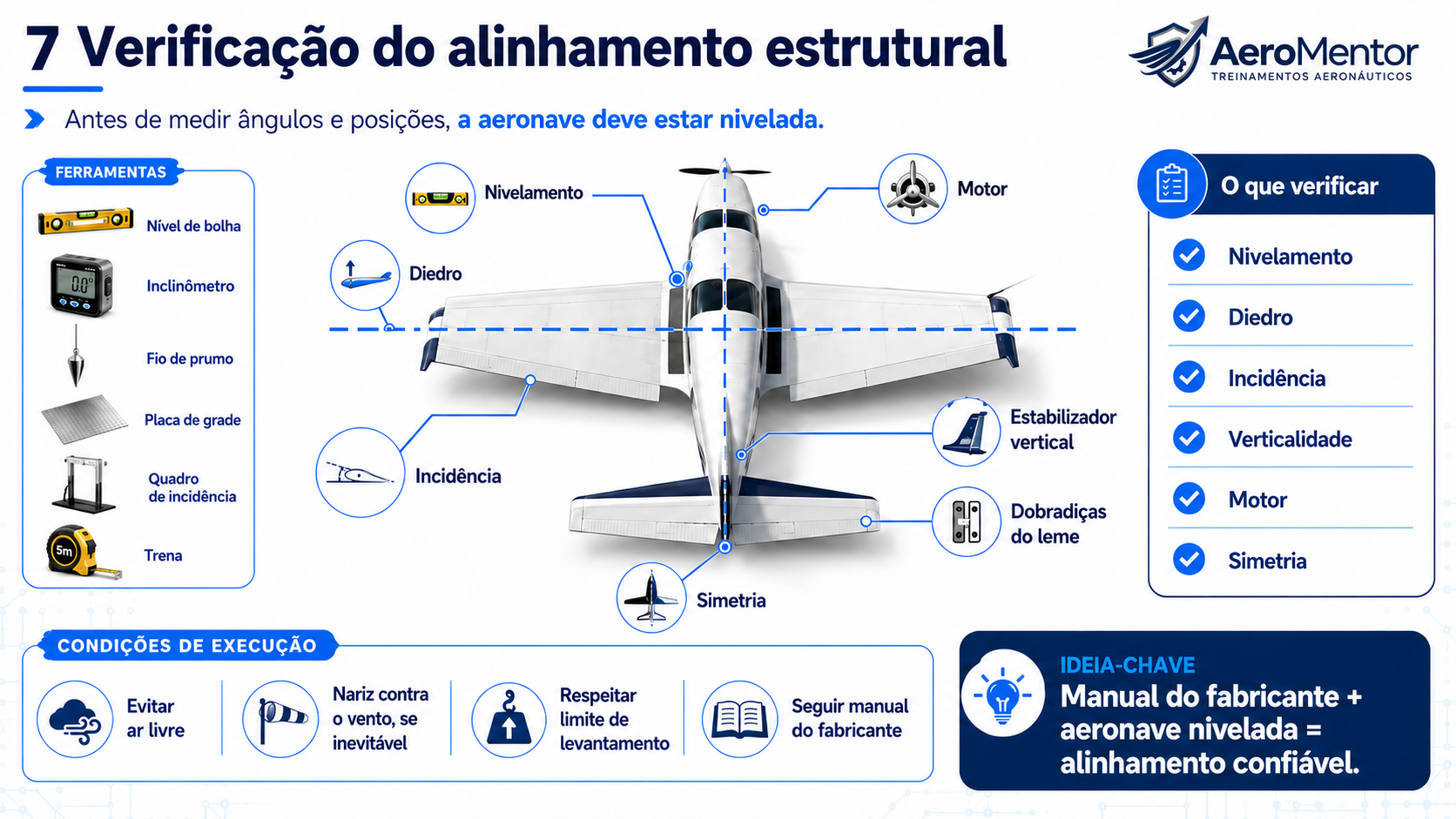

07O avião está "reto"? Verificando o alinhamento estrutural
Aqui a gente sai do sistema de comando e vai verificar o esqueleto da aeronave. Toda medição parte de duas referências: uma longitudinal (paralela à linha central) e uma lateral (paralela à linha que une as pontas das asas). E antes de qualquer coisa: a aeronave precisa estar nivelada.
| Verificação | Ideia central |
|---|---|
| Nivelamento | Nível e prancha sobre cavilhas/blocos (ou placa de grade + fio de prumo em aeronaves grandes) |

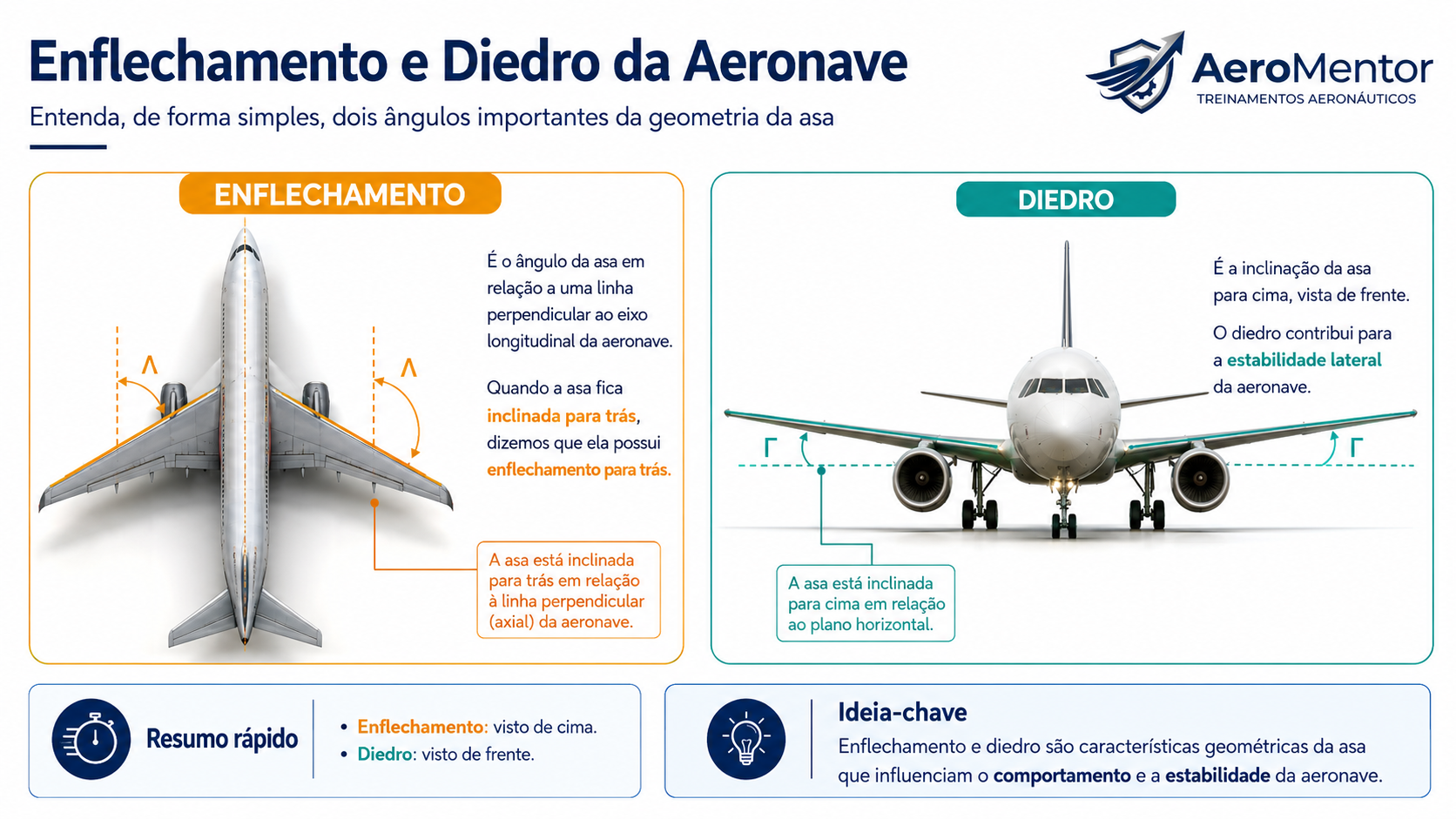

| Diedro | Quadro especial ou prancha com inclinômetro nas posições indicadas pelo fabricante |
| Incidência | Quadro de incidência em pelo menos duas posições da asa — também detecta torção |
| Estabilizador vertical | Medidas equivalentes do topo até pontos definidos à esquerda/direita |
| Dobradiças do leme | Fio de prumo pelos pontos das dobradiças; a linha deve ficar centralizada |
| Motor | Verificar linha de empuxo conforme montante e manual |
| Simetria | Comparar medidas entre pontos correspondentes |
08Colocando tudo no lugar: o ajuste das superfícies de comando
Agora que você já sabe medir, vamos ajustar de fato. O método básico tem três passos, e essa ordem importa:
| # | Passo |
|---|---|
| 1 | Trava os controles da cabine e as superfícies na posição neutra. |
| 2 | Ajusta a tensão dos cabos, mantendo leme, profundores ou ailerons no neutro. |
| 3 | Ajusta os batentes para limitar o movimento às dimensões especificadas. |
A amplitude é verificada nas duas direções a partir do neutro. Os compensadores seguem lógica parecida: controle no neutro, superfície alinhada com o fluxo de ar (salvo especificação de um ou dois graus fora do alinhamento), e só depois se ajusta a tensão.

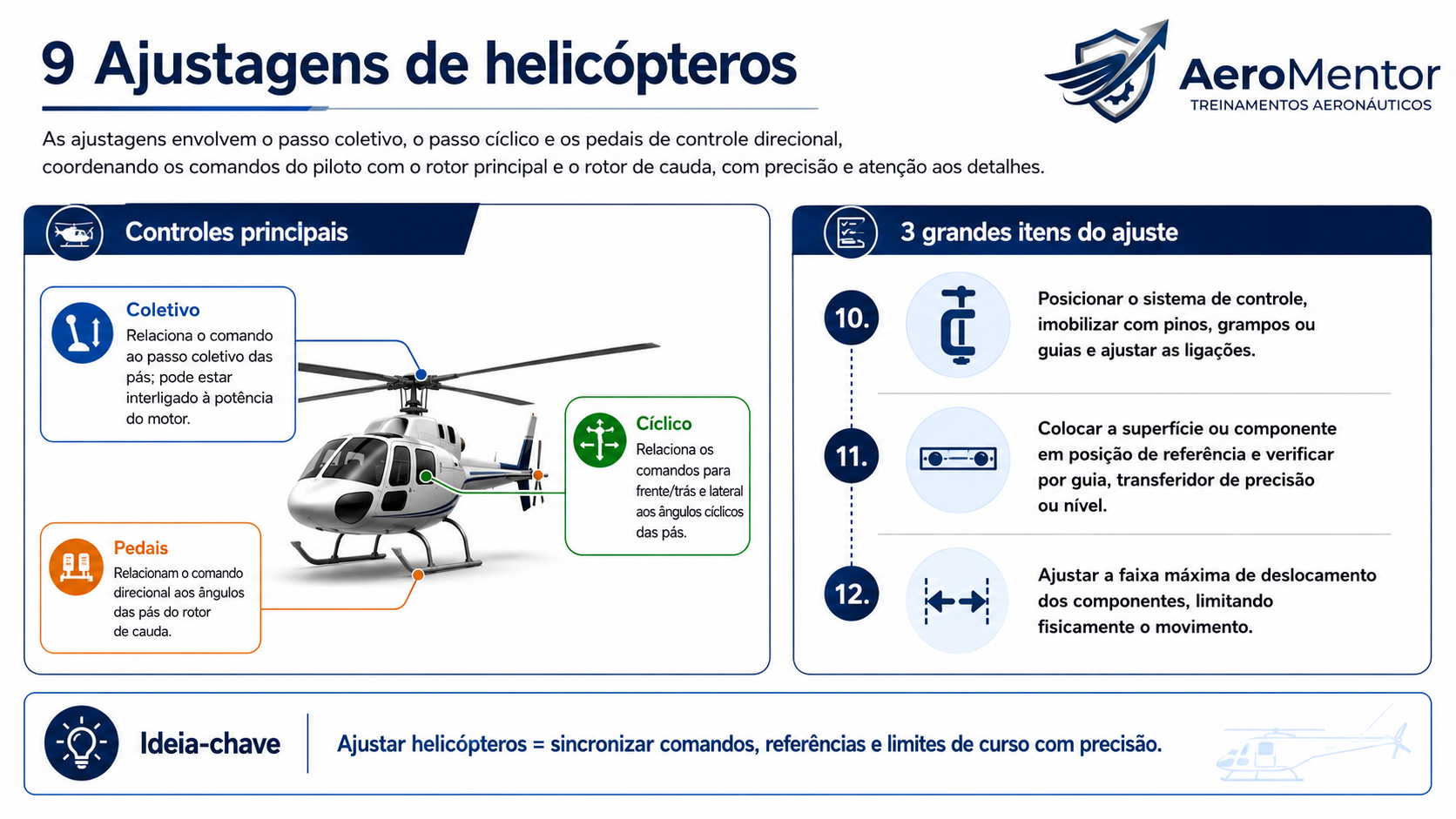

09E nos helicópteros? Coletivo, cíclico, pedais e a "trajetória das pás"
No helicóptero, o piloto conversa com o rotor através de três comandos:
| Controle | Função no ajuste |
|---|---|
| Coletivo | Relaciona o comando ao passo coletivo das pás (pode estar interligado à potência do motor) |
| Cíclico | Relaciona os movimentos para frente/trás e lateral aos ângulos cíclicos das pás |
| Pedais | Relacionam o comando direcional aos ângulos das pás do rotor de cauda |
O ajuste segue a mesma filosofia: (1) travar o sistema numa posição definida e ajustar as ligações, (2) posicionar o componente na referência e verificar com guia/transferidor/nível, e (3) limitar fisicamente a faixa de deslocamento.

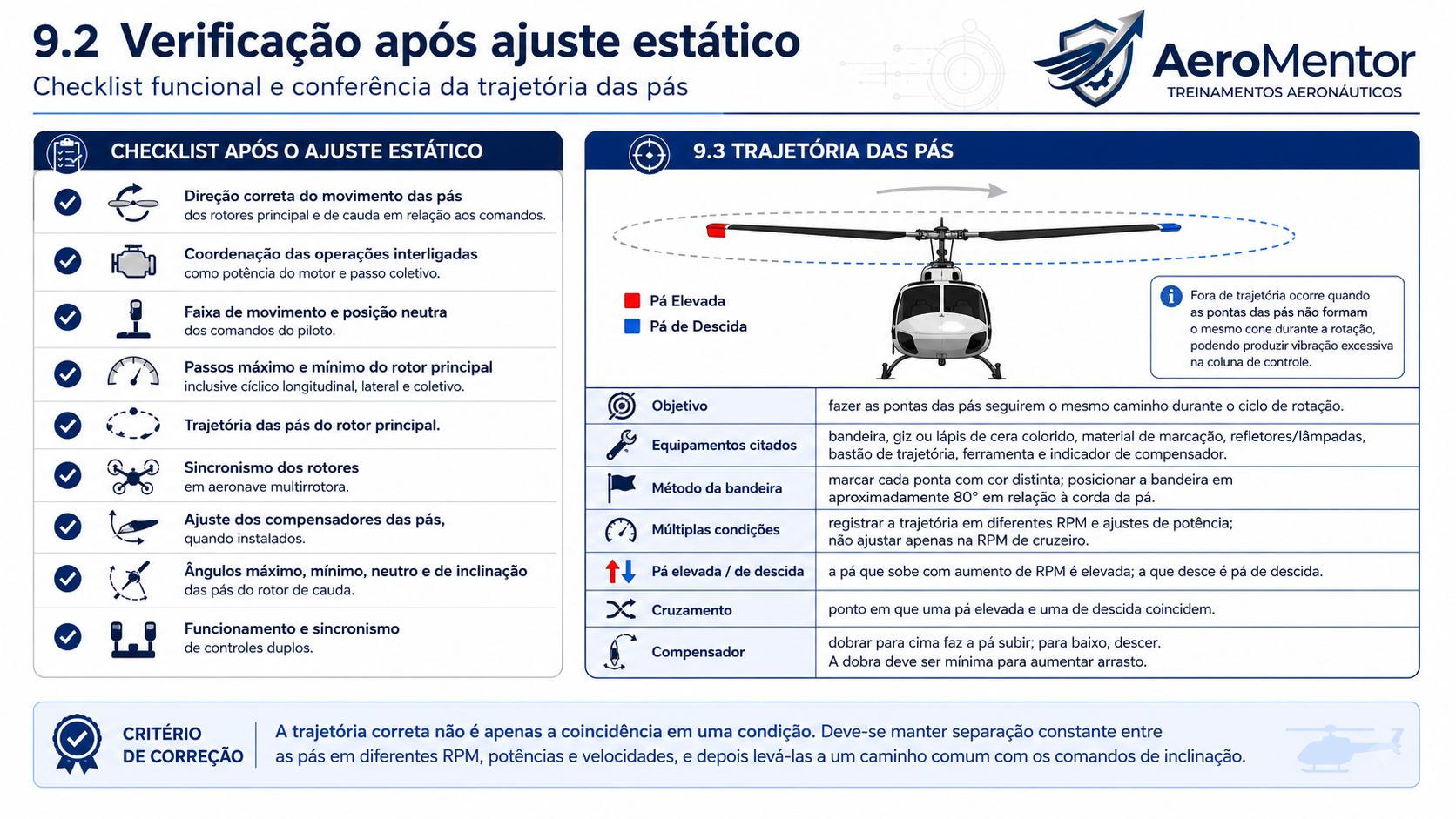

Como corrigir? Existe até um "método da bandeira": marca-se cada ponta de pá com uma cor diferente, posiciona-se a bandeira a aproximadamente 80° em relação à corda da pá, e registra-se a trajetória em diferentes RPMs e potências — nunca ajustando só na RPM de cruzeiro, porque isso mascararia o problema nas outras condições.
| Termo | Significado |
|---|---|
| Pá elevada | Sobe quando a RPM aumenta |
| Pá de descida | Desce quando a RPM aumenta |
| Cruzamento | Ponto em que uma pá elevada e uma de descida coincidem |
| Compensador da pá | Dobrar para cima faz subir; para baixo, descer — sempre com dobra mínima (aumenta arrasto) |

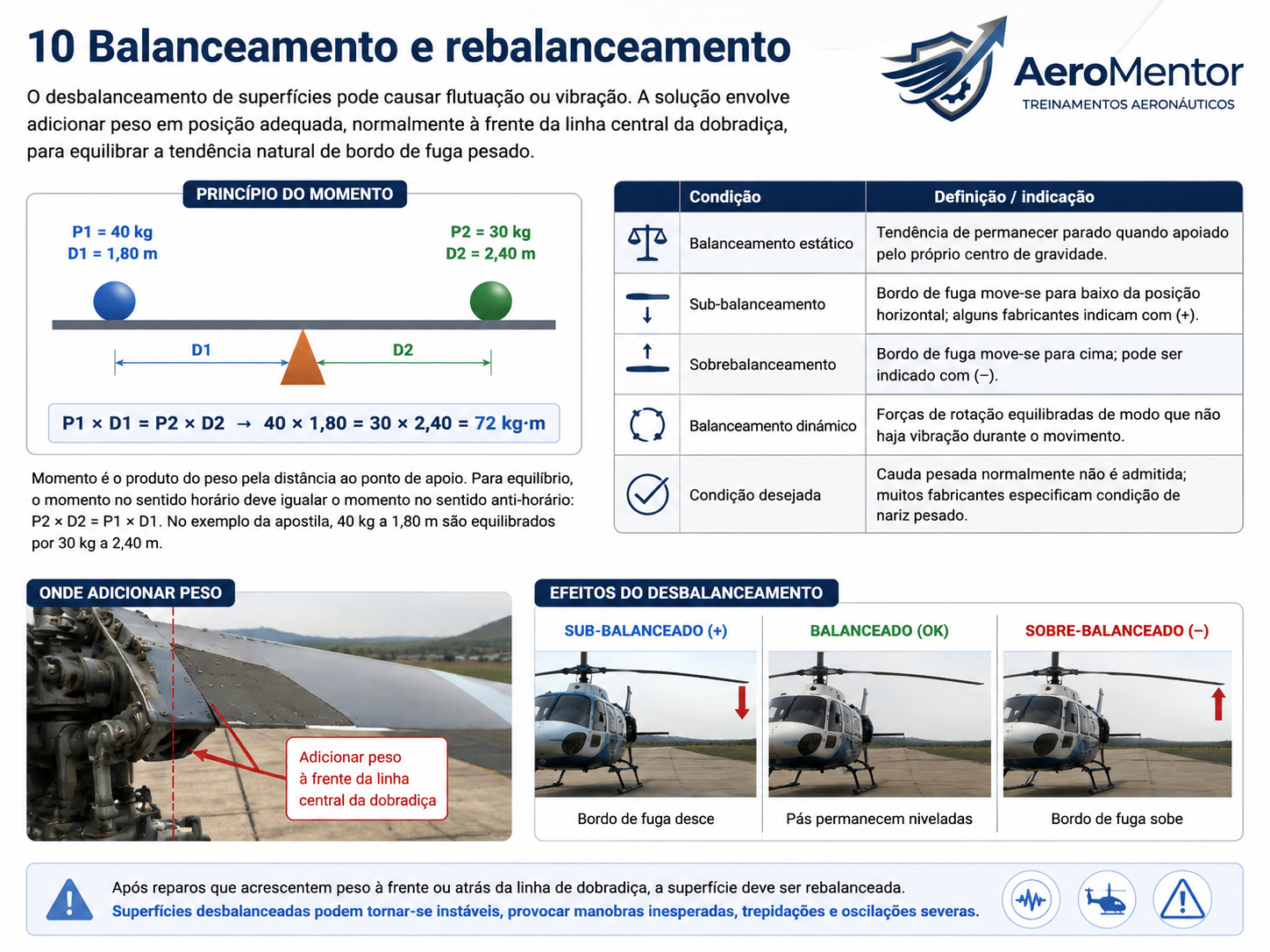

10Balanceamento: por que uma superfície "gorda" na ponta errada é perigo
Última parada técnica: o balanceamento de superfícies de controle. Uma superfície desbalanceada pode entrar em flutuação ou vibração — a solução geralmente é adicionar peso à frente da linha central da dobradiça, contrabalançando a tendência natural de "bordo de fuga pesado".
| Condição | O que significa |
|---|---|
| Balanceamento estático | Superfície fica parada quando apoiada pelo próprio centro de gravidade |
| Sub-balanceamento | Bordo de fuga desce (alguns fabricantes indicam com "+") |
| Sobrebalanceamento | Bordo de fuga sobe (indicado com "−") |
| Balanceamento dinâmico | Forças de rotação equilibradas — sem vibração durante o movimento |
| Condição desejada | Fabricantes normalmente não admitem cauda pesada; costuma ser levemente nariz pesado |
Para o rebalanceamento em si: superfície removida, apoiada em cavalete nivelado, protegida de correntes de ar, compensadores no neutro, girando livremente nas dobradiças (atrito excessivo dá leitura falsa). A posição neutra é definida pela linha de corda horizontal, com o auxílio de um nível.
11Amarrando tudo: o mapa mental que vai te salvar na revisão
Se você chegou até aqui, seu cérebro já processou cabo, haste, tubo de torção, batente, tensiômetro, diedro, incidência, trajetória de pás e momento. Bastante coisa, né? Guarda esse quadro:
| Palavra-chave | Associe imediatamente |
|---|---|
| Cabo | Tração, polias, guias, esticador, tensão × temperatura |
| Haste | Puxa-empurra, retidão, alinhamento, contraporca |
| Tubo de torque | Movimento angular / torção |
| Batente | Limite de curso e proteção contra sobrepujamento |
| Tensiômetro | Tensão do cabo via tabela de calibração |
| Transferidor | Amplitude angular da superfície |
| Diedro | Inclinação das asas em relação à referência lateral |
| Incidência | Ângulo da asa; medir em mais de um ponto para checar torção |
| Simetria | Comparação geométrica entre pontos correspondentes |
| Trajetória das pás | Pontas das pás no mesmo caminho de rotação |
| Momento | Peso × distância |
✈Pousando o episódio de hoje
Olha só o caminho que fizemos: começamos entendendo que montar não é o mesmo que alinhar, seguimos o comando desde a mão do piloto até a superfície lá na ponta da asa, aprendemos a inspecionar e tensionar cabos, conhecemos os instrumentos que transformam "olho no dedo" em medição de precisão, verificamos se a estrutura inteira está geometricamente correta, ajustamos as superfícies numa sequência lógica, entramos no universo particular do helicóptero com a trajetória das pás, e fechamos entendendo por que um pedaço de chumbo bem posicionado pode ser a diferença entre um voo tranquilo e uma vibração perigosa.
Não é decoreba solta. É uma sequência de decisões técnicas, cada uma resolvendo um problema real que apareceria se ela não existisse. E é exatamente esse tipo de raciocínio — o "por quê" por trás de cada procedimento — que vai te diferenciar na prova e, principalmente, no hangar.
